1、用途及適用范圍

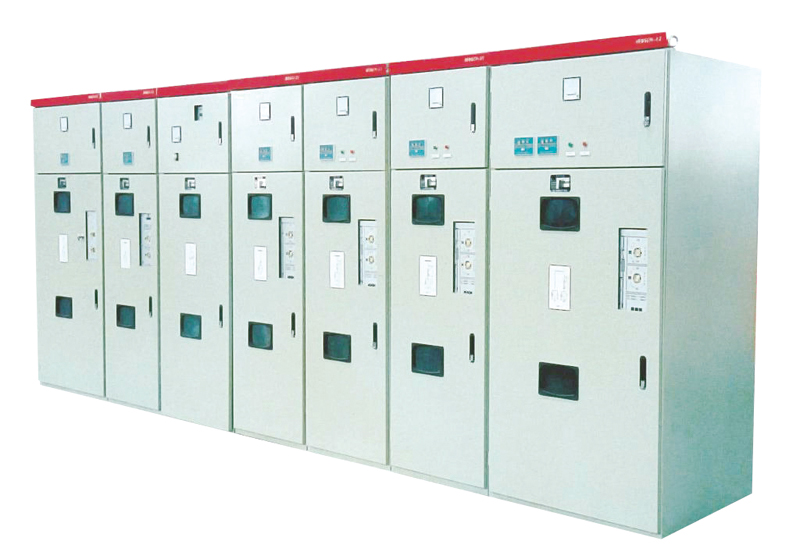

HXGN-12高壓環網真空開關柜(簡稱環網柜),適用于工礦企業、住宅小區、高層建筑和學校等配電系統，作為戶內交流三相12KV，50HZ的環網供電單元和終端配電設備，可開斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜或電容器組的電容電流。負荷開關一熔斷器組合電器柜可一次性開斷額定短路電流。在電力系統中作為配是民設備的保護，電能分配和控制之用。
2、使用環境
1、周圍環境溫度上限40℃，下限-25℃；
2、海拔高度不大于1000米；相對溫度：
3、日平均值有大于95%，月平均值不大于90%；
4、無光災，爆炸危險及劇烈振動的場所；
5、周圍空氣無腐蝕性或可燃性氣體，水蒸氣和導電性塵埃等明顯污染。
3、 型號及含義
4、主要技術參數
|
序號 |
項目 |
單位 |
數值 |
|
|
1 |
額定電壓 |
KV |
12 |
|
|
2 |
額定電流 |
負荷開關 |
A |
630 |
|
組合電器柜 |
125 |
|||
|
3 |
額定短路關合電流 |
KA |
50 |
|
|
4 |
額定短路開斷電流 |
KA |
31.5 |
|
|
5 |
額定有功負載開斷電流 |
A |
630 |
|
|
6 |
4S熱穩定電流 |
KA |
20 |
|
|
7 |
動穩定電流 |
KA |
50 |
|
|
8 |
1min工頻耐受電壓 |
KV |
42（斷口，48） |
|
|
9 |
雷電沖擊耐受電流 |
KV |
75（斷口，85） |
|
|
10 |
機械壽命 |
次 |
10000 |
|
|
11 |
額定交接電流（組合電器） |
A |
3150 |
|
|
12 |
操作方式 |
|
手動方式 |
|
|
13 |
防護等級 |
|
IP2X |
|
5、訂貨時應注明下列內容
1、 一次回路方案及單線系統圖
2、環網柜排列圖用平面布置圖
3、每臺柜所裝配的電器元件名稱，規格及數量；（負荷開關應注明操作方式及電動機電源種類和工作電壓 ）；
4、輔助回路原理圖；
5、一次回路母線型號規格；
6、柜體中噴涂顏色。
