產品介紹：

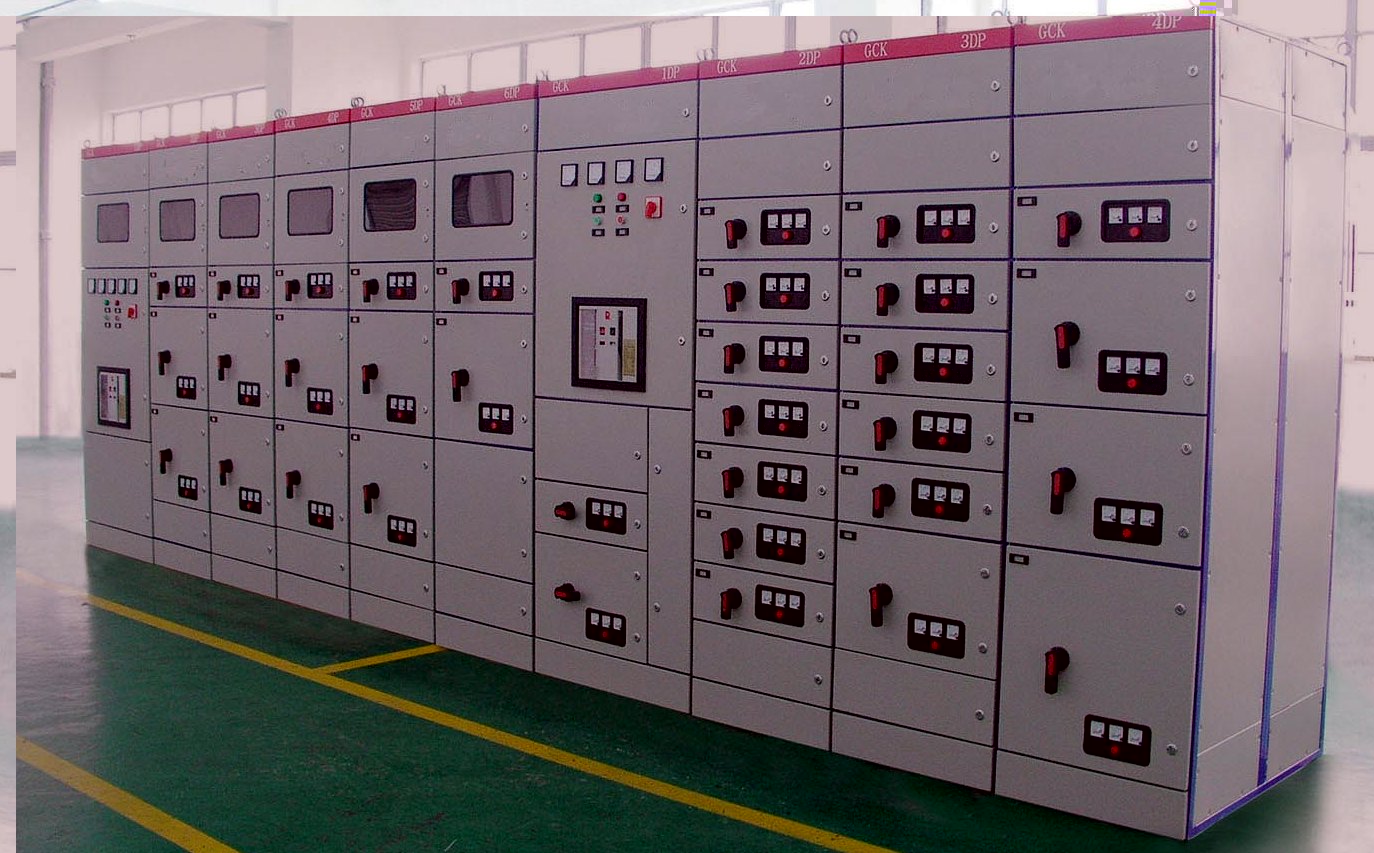

GCK系列低壓抽出式配電柜由于其產品的性價比高于國內同類產品，目前在國內己被廣泛應用。本公司根據市場需要，研制開發了智能GCK低壓抽出式配電柜，該產品在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新?lián)Q代產品。
使用條件及范圍：
GCK低壓抽出式配電柜適用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz，最大工作電壓至 660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。 本系列產品具有分斷能力高，動熱穩定性好，結構先進，合理，電氣方案切合實際，系列性．通用性強、各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀．防護等級高，安全可靠，維護方便等優點。本產品符合IEC439 NEMA ICS2一322標準，也符合 GB7251-87《低壓成套開關設備》國家標準和2BK36001一89《低壓抽出式成套開關設備》專業標準。
技術參數：
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門，擋板、隔板，抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜．本柜有下列特點：
1、框架采用異形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避另了焊接變形和應力，提高了安裝精度。
2、框架及零部件安裝孔按模數 E=20mm變化。
3、內部結構件采用鍍鋅處理。外部經酸洗和磷化處理後，采用靜電環氧粉末噴涂。
4、頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的 DW15C、ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如： ABB公司生產的 F系列斷路器，以及智能化斷路器等。 在一般情況下，額定電流在 630A——1600A時，占據一個外形尺寸為800×1 000× 2200（寬×深×高）的柜體。沒有翻排的主電路占據一個外形尺寸為 800× 800× 2000（寬×深×高）的柜體。額定電流在1600A——3150A時．占據一個外形尺寸為1000×1000×2200（寬×深×高）的柜體。沒有翻排的主電路占據一個外形尺寸為1000× 800× 2200（寬×深×高）的柜體。 動力中心饋電柜結構與進線柜相似，饋電電流在 630A——1600A時，一個1000×1000× 2200（寬×深×高）的柜體可裝二個回路，為上下布置安裝。
5、電動機控制中心開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為 600mm，安裝抽屜功能單元區域的高為1 840mm當柜體為靠墻安裝時。柜的左部為功能單元區域，右部有一個 200mm寬的電纜出線區域，柜體外形尺寸為 800× 500× 2200（寬×深×高），當柜體為離墻安裝時，柜體寬度為 600mm，電纜出線區在柜體的后部，柜體的外形尺寸為 600× 800（1000）× 2200（寬×深×高）。柜體深度有 800和1000二種，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分開位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性、并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位．此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
7、在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用�！ �
8、母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線，柜與柜之間的水平母線采用連結塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安浚Ｗo母線設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。
9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口�！ �
10、柜體外殼防護等級為 IP40。
