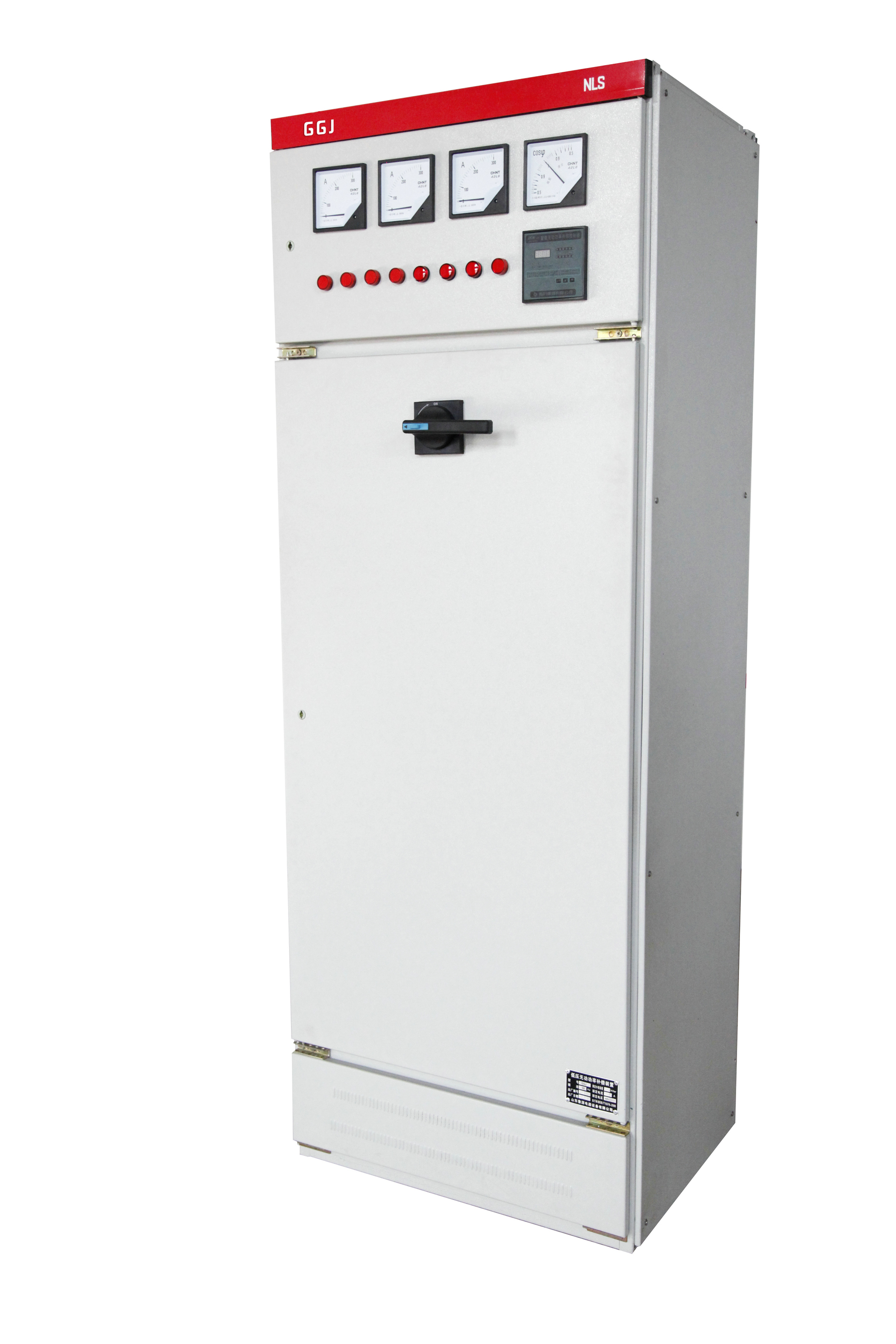

GGJ型低壓無功功率補償裝置

一、產品概述

GGJ系列低壓無功功率補償柜于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償，產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點，符合GB/T15576-2008，并通過了3C認證，是目前電網改造中理想的低壓成套裝置。

二、產品特點

GGJ系列低壓無功功率補償柜由柜體、隔離開關、熔斷器、切換電容接觸器、熱過載繼電器、電力電容器及智能無功功率補償控制器等組成，柜體為封閉式結構。

三、主要性能

1、響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器。

2、保護功能：過壓、過載、欠壓、欠流、短路等功能

3、運行方式：具有自動運行與手動運行兩種工作方式。

4、可提高電網功率因數達到0.95以上

四、運行條件

1、環境溫度：    -20℃～+50℃

2、空氣相對濕度：≤90%（相對環境溫度為20℃～25℃）

3、海拔高度：    不超過2500m

4、環境條件：    適用于室內（箱體內）安裝，不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方。

5、安裝位置：與地面垂直的傾斜度不超過5º

五、技術參數：

1、額定電壓：380V

2、額定頻率：50Hz

3、補償方式：三相補償和單相補償相結合。

4、補償容量：420kvar~60kvar。

5、補償方式：循環投切，編碼投切，模糊控制自動投切。

6、控制物理量：無功功率或無功電流

7、最快響應時間：≤20ms

六、安裝調試

1、安裝前檢查

   檢查設備是否完好無損，隨機資料及配件是否齊全，如發現問題應及時與廠家聯系。

2、通電前的檢查與實驗

   產品安裝完畢后，投入運行前需進行如下項目的檢查與實驗。

1）檢查柜體內是否干燥、清潔。

2）電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。

3）主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。

4）儀表指示與互感器的變比及極性是否正確。

5）母線連接是否良好，其絕緣支撐件、安裝件及附件是否牢固可靠。

6）用500伏兆歐表測量絕緣電阻不得低于10兆歐，瀏覽量時應斷開電子設備、電容器及消耗電流的器件如線圈。

3、通電調試

無功功率自動補償控制器的調試

    控制器出廠里投入、切除門限，延時時間，過壓門限，已按有關標準整定，如需重新整定，請按照無功功率自動補償控制器的使用說明進行調整。

七、使用與維護注意事項

1）必須由合格的電氣人員進行該產品的操作、維護和檢修。

2）維修時要先斷開電源，待補償電容器放電完畢后再進行維修。

3）定期進行維修。

5）如綜合配電箱主開關選用刀開關，則必須在無負荷情況下，分合刀開關，以確保人身安全。

6）如用戶選用帶有無功補償裝置的綜合配電箱，則產品中的無功功率自動補償控制器，應嚴格按照使用說明書操作、檢驗。

八、外形及安裝尺寸
