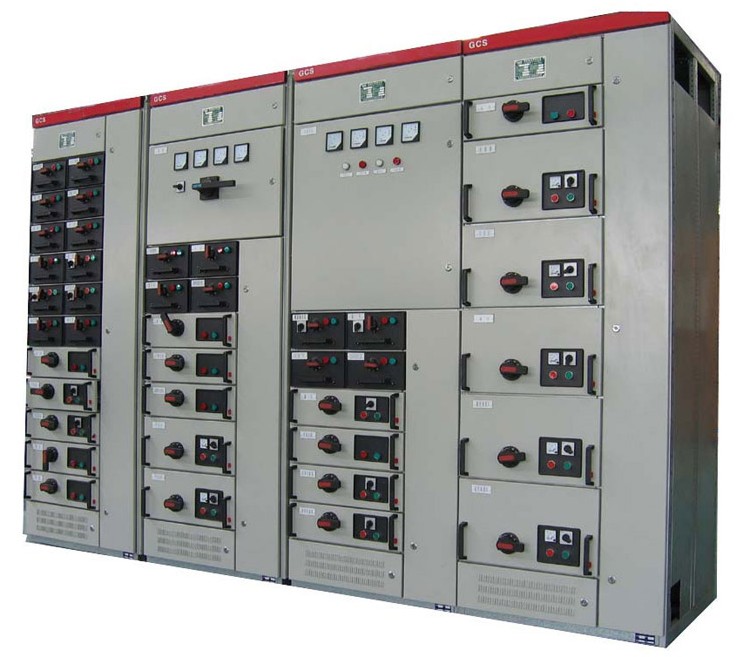

GCS低壓抽出式開關柜

產品概述:

GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為

400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

執行標準:

本產品符合GB7251.1-2005《低壓成套開關設備和控制設備》和

JB/T9661-1999《低壓抽出式成套開關設備》的要求。

結構特點：

1、框架采用8MF冷軋型材，其型材的二側面分別有模數為20mm和100mm安裝孔，使得框架組裝靈活方便。

2、框架的側框裝配形式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇。

3、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

4、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

5、電纜隔室的設計使電纜上、下進出均十分方便。

6、抽屜高度的模數為200mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺

寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。

7、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元有機械聯鎖裝置。

8、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件

使用條件:

a、周圍空氣溫度為-5°C～+40°C，且24h的平均值不超過+35鉉(特殊訂貨的除外)；

b、安裝地點的海拔不超過2000m；

c、空氣相對濕度在最高溫度為+40°C時不超過50％；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25°C，該月的月平均最大相對濕度不超過90％，并考慮因溫度變化發生在產品表面的凝露；

d、污染等級為3級。

e、運輸和存儲過程中的溫度可在-25°C～+55°C范圍之間，在短時間內(不超過2h)溫度可達到+70°C。
